Trinkwasserversorgung

Freistrom-Unterflurhydrant-Garnituren

Eine Weiterentwicklung des Hawle Freistrom-Unterflurhydranten stellt die Freistrom-Unterflurhydrant-Garnitur dar. Der Hydrant wird in einen kompakten PE-Schacht verbaut und ersetzt aufwendige Schachtbauwerke.

In Zusammenarbeit mit den Berliner Wasserbetrieben wurde die Tele-Hydrant®-Garnitur entwickelt, in der Standrohr und Entnahmeeinheit integriert sind.

Die Freistrom-Unterflurhydrant-Garnitur

Die Freistrom-Unterflurhydrant-Garnitur stellt den erhöhten Schutz des Hydranten an erste Stelle. Die Garnitur besteht aus einem PE-Schacht DN 350 und einem Freistrom-Unterflurhydranten DN 80, der über zwei Haltestangen im Schacht befestigt wird. Die Garnitur wird mit einer Schutzabdeckung gegen Schmutzeintrag von oben geschützt. Im Falle von Instandhaltungs- oder Reparaturarbeiten ist der Hydrant ohne Grabungsarbeiten einfach zu demontieren und komplett aus der Garnitur entnehmbar. Die Unterflurhydrant-Garnitur verfügt über eine Entleerungsfunktion, an die ein Sickerschlauch angeschlossen werden kann. Ein Verschließen der Entleerungsöffnung (z.B. bei hohem Grundwasserspiegel) ist möglich. Darüber hinaus besteht die Möglichkeit, ein Be- und Entlüftungsventil in die Unterflurhydrant-Garnitur zu integrieren.

Durch den in der Garnitur verbauten Freistrom-Unterflurhydranten ergeben sich zahlreiche Vorteile:

  • die Trennung von Betätigungs- und Mediumrohr ergibt in Offenstellung wesentlich günstigere hydraulische Verhältnisse als bei Hydranten mit herkömmlicher Ventilkegelabsperrung
  • die Absperrung erfolgt über eine Steckscheibe aus nichtrostendem Stahl
  • der Durchfluss beträgt 153 m³/h bei 1 bar Druckdifferenz

Als Abdeckung wird eine runde Straßenkappe mit einer ovalen Deckelaufschrift „Hydrant“ und einer Tragplatte aus Beton verwendet.

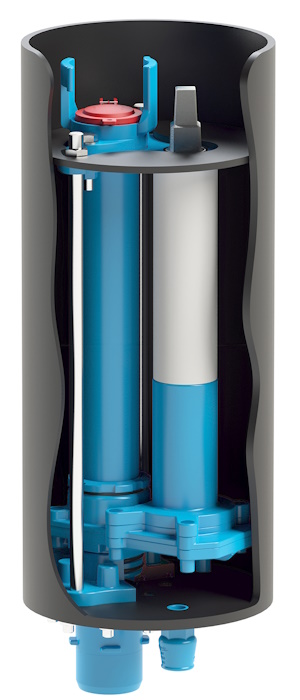

Abbildung: Freistrom-Unterflurhydrant-Garnitur. © Hawle
2. Die Tele-Hydrant®-Garnitur „Berlin“

Unsachgemäßer Einsatz von Standrohren bei Unterflurhydranten kann zu Verunreinigungen und Verkeimung im Rohrleitungsnetz führen. Gemeinsam mit den Berliner Wasserbetrieben wurde die Tele-Hydrant®-Garnitur „Berlin“ entwickelt, um eine schnelle und sichere Wasserentnahme zu ermöglichen. Durch die neue Garnitur ist die hygienische Versorgung mit Trinkwasser z.B. von Schank- und Verkaufsständen, auch bei zeitweisem Betrieb, gesichert.

Die Tele-Hydrant®-Garnitur „Berlin“ ist eine Weiterentwicklung der Freistrom-Unterflurhydrant-Garnitur und des Tele-Hydranten. Die Tele-Hydrant®-Garnitur „Berlin“ besteht aus einem Tele-Hydranten, der in einen PE-Schacht DN 350 integriert ist, und einer speziellen Entnahmeeinheit. Die Standardrohrdeckung beträgt 1,50 m. Durch den PE-Schacht ist der Hydrant, im Falle von Instandhaltungs- oder Reparaturarbeiten, ohne Grabungsarbeiten erreichbar und demontierbar. Bei der Tele-Hydrant®-Garnitur „Berlin“ ist kein Standrohr für die Wasserentnahme erforderlich, da Standrohr und Entnahmeeinheit in den Hydranten integriert sind.

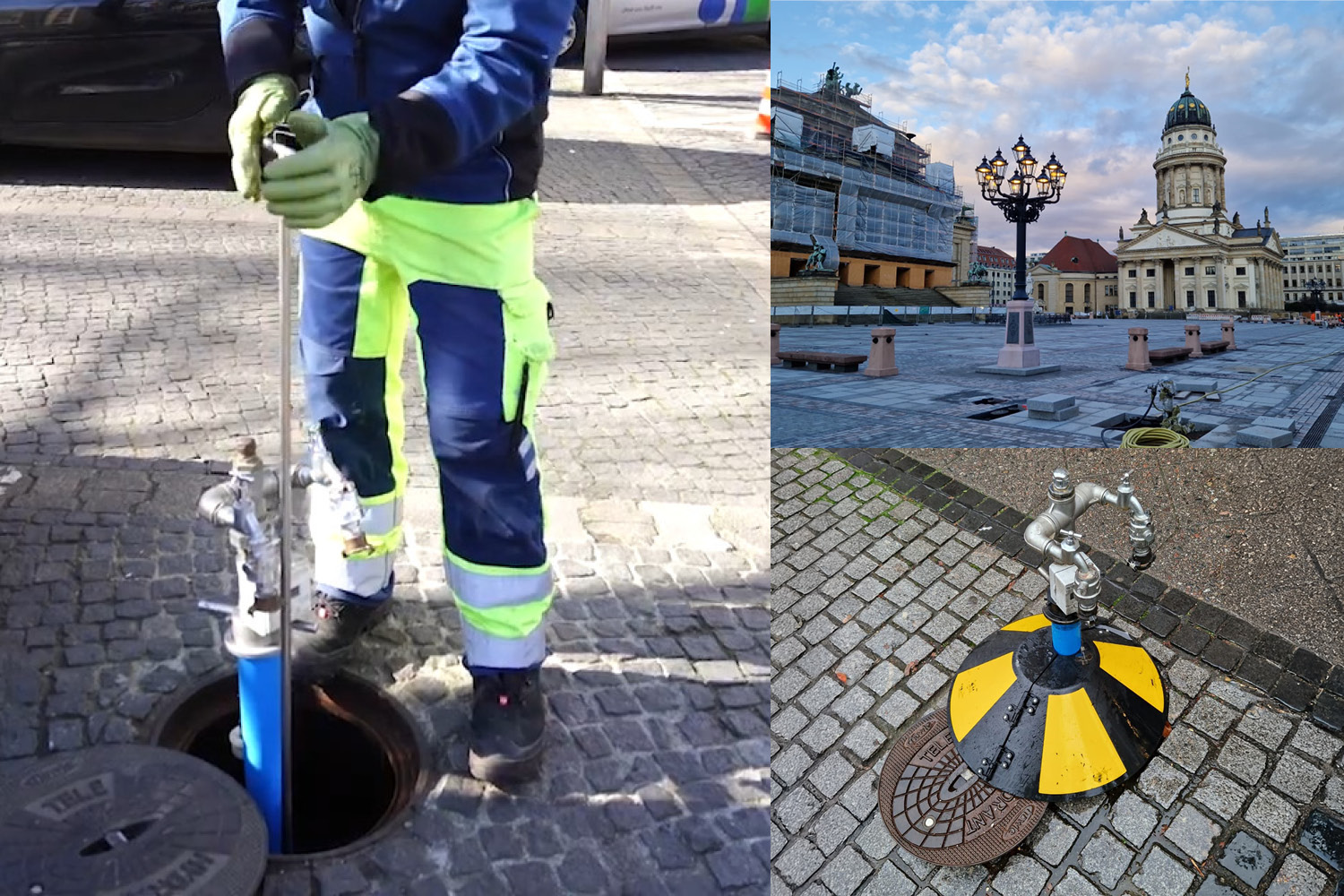

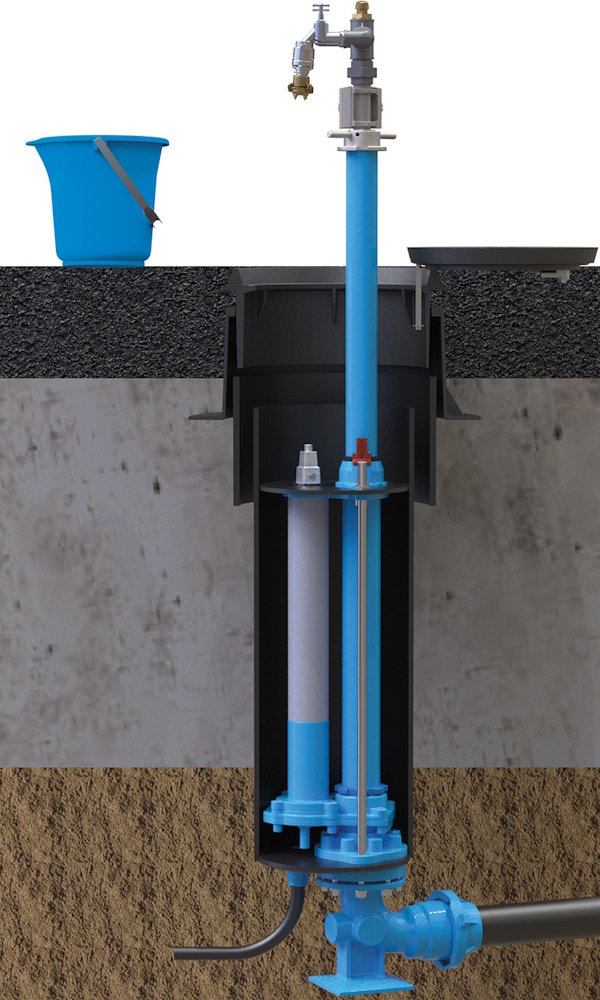

Für die Nutzung der Tele-Hydrant®-Garnitur „Berlin” wird der Straßenkappendeckel entfernt und die montierte Entnahmeeinheit mit dem integrierten Standrohr nach oben über das Niveau der Straßen- bzw. Geländeoberkante gezogen.

Die Entnahmeeinheit besteht aus:

  • einem integrierten Wasserzähler mit digitaler Datenübertragung,
  • zwei Rohrnetztrennern (Sicherungseinrichtung Typ BA nach DIN EN 1717),
  • zwei Auslaufarmaturen mit GEKA-Plus-Kupplungen und
  • einem Rohrbelüfter

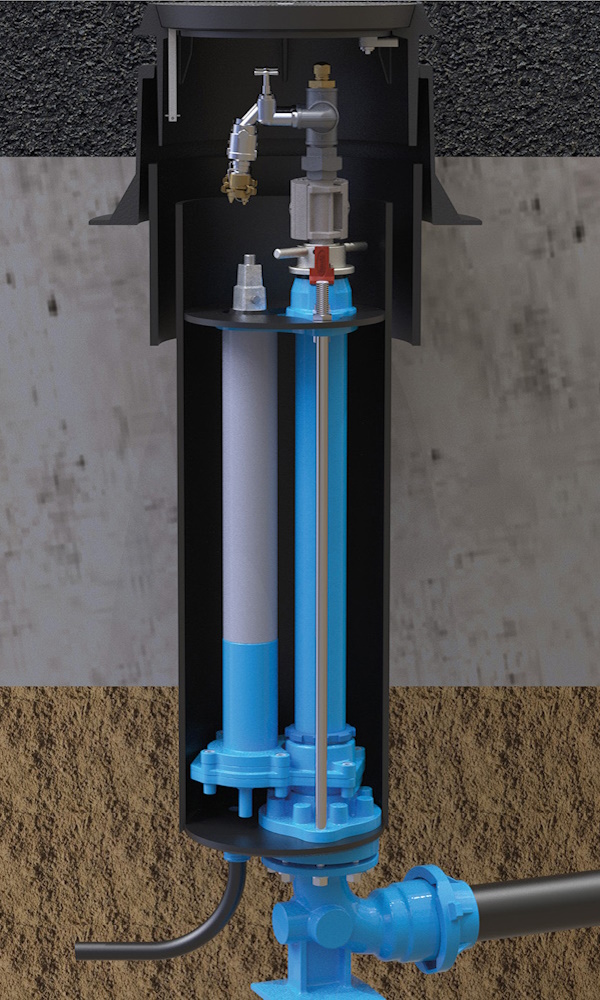

Nach der Wasserentnahme kann die Entnahmeeinheit mit dem Standrohr wieder in die Kappe abgesenkt werden. Für den Einbau in bituminöse Verkehrsflächen ist die passende runde Tele-Hydrantkappe, Version verriegelbar zu verwenden. Die Straßenkappe kann, ebenso wie der Hydrant, nur mit einem speziellen Betätigungsschlüssel betätigt werden und schützt somit gegen unbefugte Inbetriebnahme.

Weitere Informationen finden Sie unter www.hawle.de.
