BARRIER PIPES
Permeationsdichte Systemkomponenten für erdverlegte Trinkwasserleitungssysteme
Bei der Auswahl eines geeigneten Rohrmaterials für die Errichtung neuer Trinkwasserleitungen rückt bei Planern und Netzbetreibern ein erhöhtes Sicherheitsbewusstsein gegenüber möglichen künftigen Gefährdungen durch Unfälle, Havarien oder Naturkatastrophen immer stärker in den Fokus. Um eine stabile Trinkwasserverteilung in höchster Qualität für sehr lange Zeiträume zu sichern, entscheiden sich immer mehr Versorgungsunternehmen für den Einsatz permeationsdichter Rohrsysteme aus Polyethylen (PE), so genannte Barrier Pipes.
Hohe Flexibilität, geringes Gewicht, sehr gute chemische Widerstandsfähigkeit und Korrosionsbeständigkeit: Aufgrund ihrer materialspezifischen Eigenschaften und geringen Schadensquote bei Nutzungszeiträumen von über 100 Jahren haben sich PE-Rohre in den vergangenen Jahrzehnten dominierend durchgesetzt. Jetzt erweitern die modernen Barrier Pipes das Anwendungsgebiet und smarte Systemkomponenten wie die neuartige REX Anbohrarmatur erleichtern den Netzaufbau mit einem Plus an Betriebssicherheit.
Was sind eigentlich Barrier Pipes?
Barriererohre sind eine Art von Rohrsystem, das eingesetzt wird, um die Ausbreitung von Schadstoffen oder Substanzen von einem Bereich zum anderen zu verhindern. In der Trinkwasserversorgung gibt es sie als Kunststoffrohre, die speziell zum Schutz des Trinkwassers bei schadstoffbelasteten Böden entwickelt wurden. Sie bestehen aus einem drucktragenden Kernrohr aus (rissbeständigem) Polyethylen (PE 100-RC), einer metallischen Sperrschicht, die eine undurchlässige Barriere gegenüber Schadstoffen bildet und einer äußeren Schutzschicht/Schutzmantel gegen mechanische Beschädigungen der Rohraußenoberfläche.
Die Barrier Pipes – GEROfit®REX – sind KIWA zertifiziert für die Verlegung in kontaminierten und kontaminationsgefährdeten Böden.

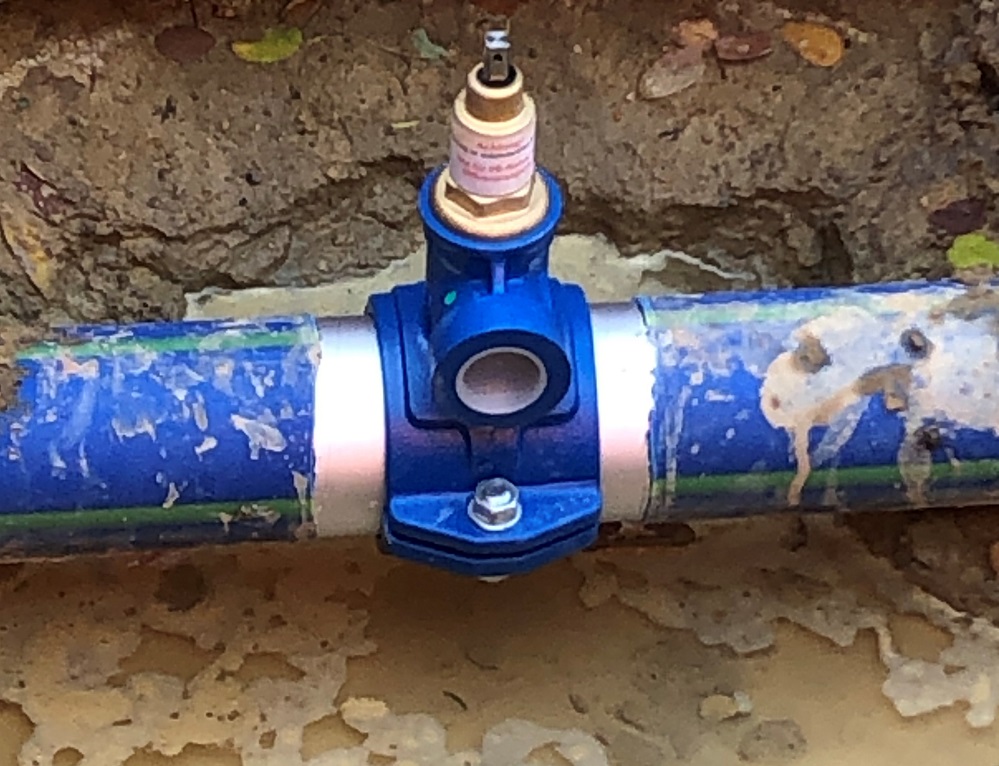

Die metallene Anbohrarmatur wird einfach als Sattelstück direkt auf die unbeschädigt freigelegte Permeations-sperrschicht des GEROfit® REX-Rohres aufgesetzt und montiert. Das Fräsventil-Oberteil ist betriebsfertig montiert und erlaubt bei Erstbetätigung die Anbohrung unter Betriebsdruck bis 16 bar. Bei diesem Vorgang wird gleichzeitig die Stützhülse/ Permeationssperre gesetzt. Die Innenkammer des Anbohrfräsers verhindert das Herausspülen der Bohrspäne. Der Bohrkern wird durch ein Gewinde sicher gehalten und verbleibt dort dauerhaft. Wetterbedingungen spielen bei der Montage eine untergeordnete Rolle.

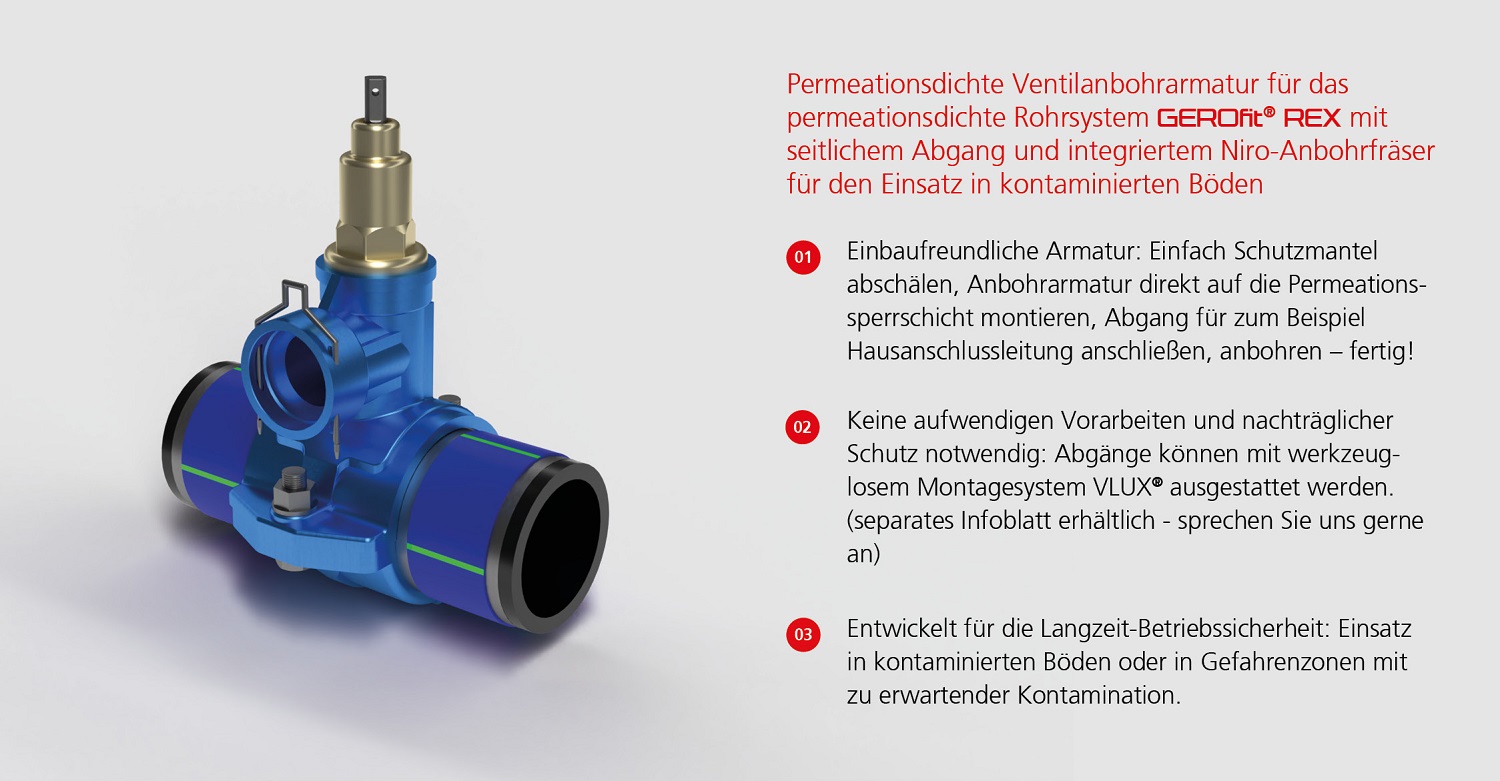

Die GEROfit® REX Anbohrarmatur

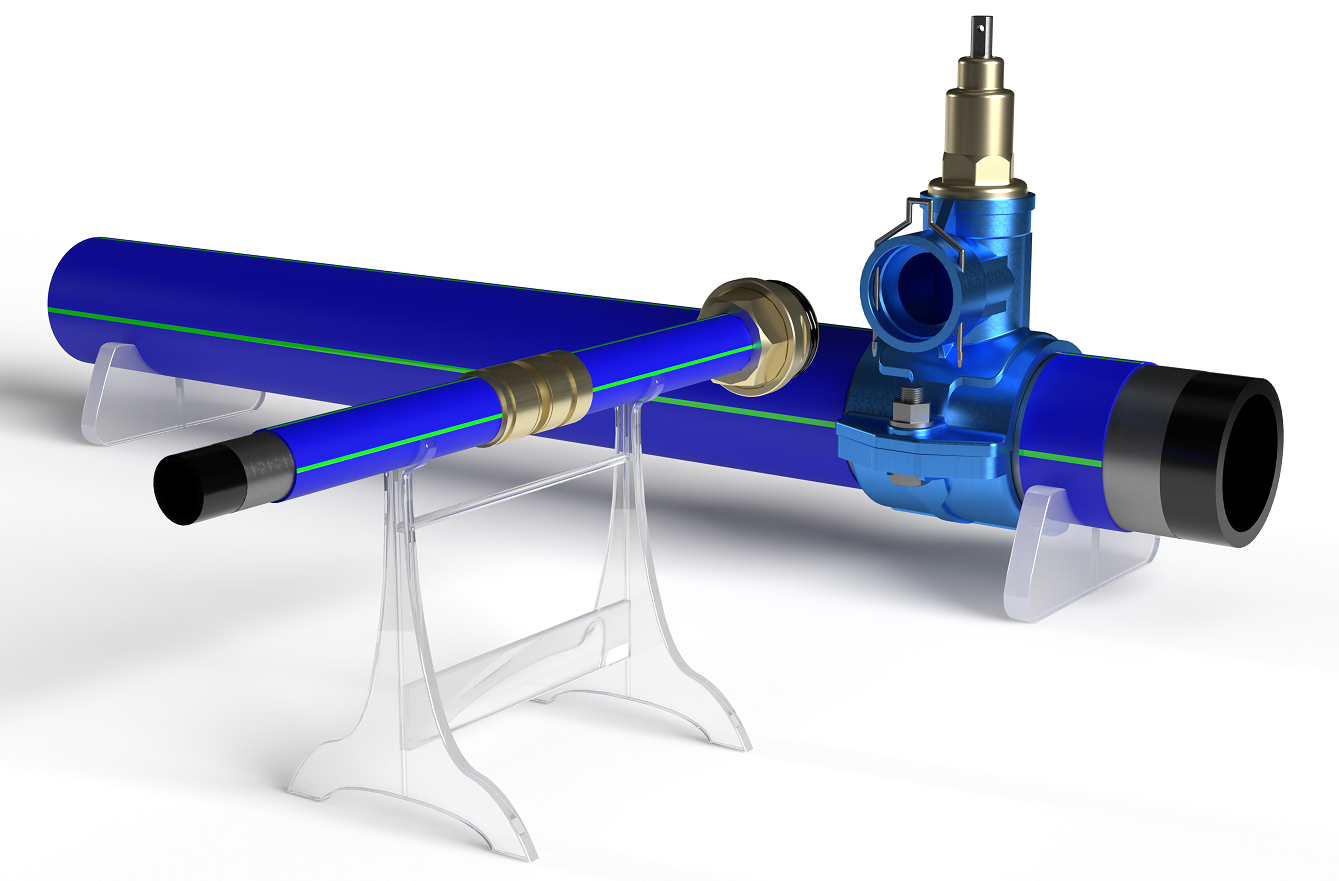

Die GEROfit® REX Anbohrarmatur schließt die letzte Lücke zum vollständigen Rohrsystem für Barrier Pipes. Die Kombination von permeationsdichtem Rohr und Armatur bietet größtmöglichen Schutz für unser Trinkwassernetz. Die einfache Montage erspart sonst erforderliches Montagematerial und rund zwei Drittel der bisher üblichen Montagezeit, um die Permeationsdichtheit des Rohrnetzes sicherzustellen. Es werden keine zusätzlichen Hilfswerkzeuge benötigt. Ein nachträgliches Umhüllen mit bekannten Aluminiumbändern und Schutzbinden entfällt.

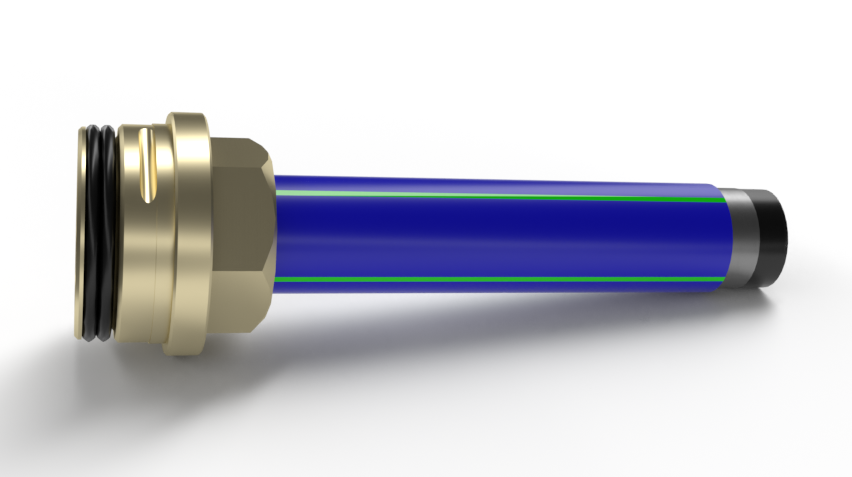

Die VLUX® Verbindungstechnik
Die seitlichen Abgänge sind in den üblichen Varianten 1 1/2" und 2" Innengewinde verfügbar und ermöglichen abgehende Leitungsführungen in den Dimensionen DN/OD 32 mm bzw. DN/OD 40 mm. Darüber hinaus verfügt die neue Standardausführung der Anbohrarmatur über die Möglichkeit der völlig werkzeugfreien Montage der seitlichen Rohrabgänge mittels VLUX® Steck-System. Mit dieser Lösung erfolgt das einfache Einstecken des sauber rechtwinklig abgelängten Hausanschlussrohres direkt in den VLUX® -Adapter – „Plug & Play“. Die GEROfit® REX Rohre müssen vorher weder abgemantelt noch anschließend geschützt werden. Voneinander unabhängige Dicht- und Klemmfunktionen gewährleisten eine druckklassengerechte, auszugssichere und stabile Verbindung zwischen Armatur und Rohr. Durch direkte Montage des Adapters auf den Schutzmantel wird eine schnelle und einfache Montage ohne vor- oder nachbereitende Arbeiten ermöglicht.

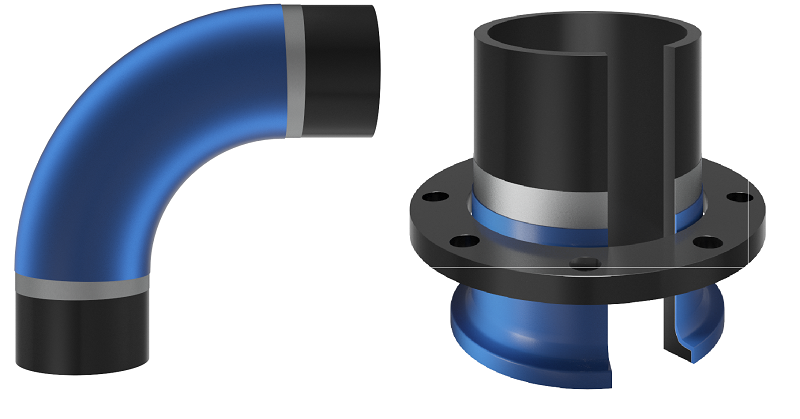

Die Formteile
Ein permeationsdichtes Rohrsystem für die Anwendung in kontaminierten Böden ist genau so stark wie seine Komponenten und Verbindungen. Um die gleiche hohe Qualität von GEROfit® REX-Rohren im gesamten Rohrleitungssystem zu gewährleisten, ist eine breite Palette von vorgefertigten permeationsdichten Formteilen erhältlich. Das spart Arbeitszeit und sorgt für einen stabilen, zuverlässigen Schutz vor chemischen Einflüssen aus dem Erdreich.
Weitere Informationen zum permeationsdichten Rohrsystem GEROfit® REX finden Sie hier:
https://www.gerodur.de/de/gerofit-rex/
*GEROfit® ist ein eingetragenes Warenzeichen der Gerodur MPM Kunststoffverarbeitung GmbH & Co. KG
*VLUX® ist ein eingetragenes Warenzeichen der Gebr. Rehbein GmbH & Co. KG
