Innovatives Speichersystem

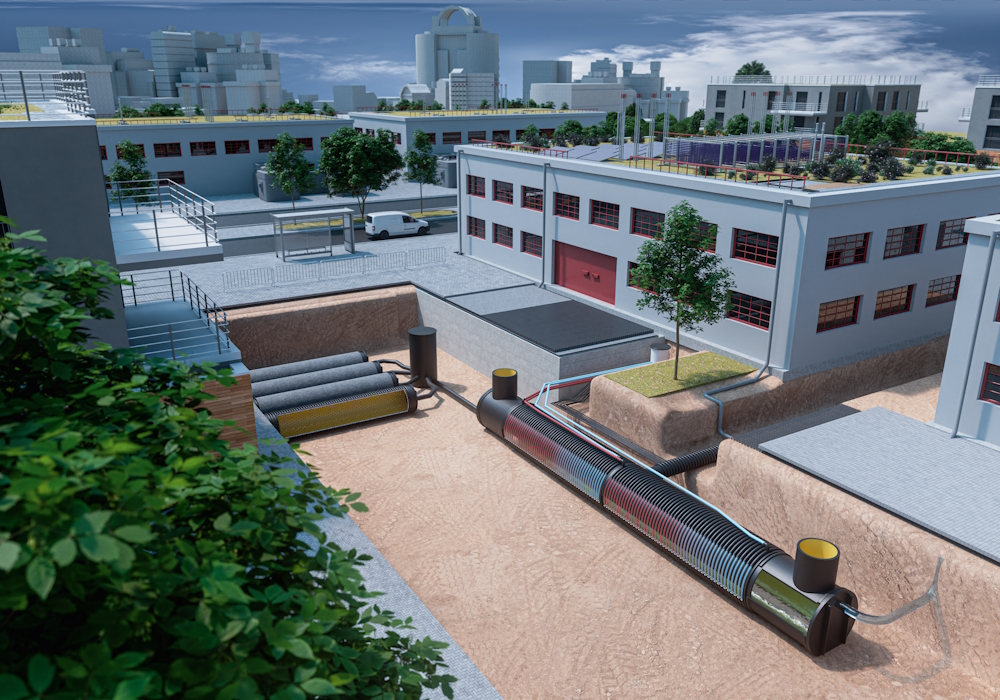

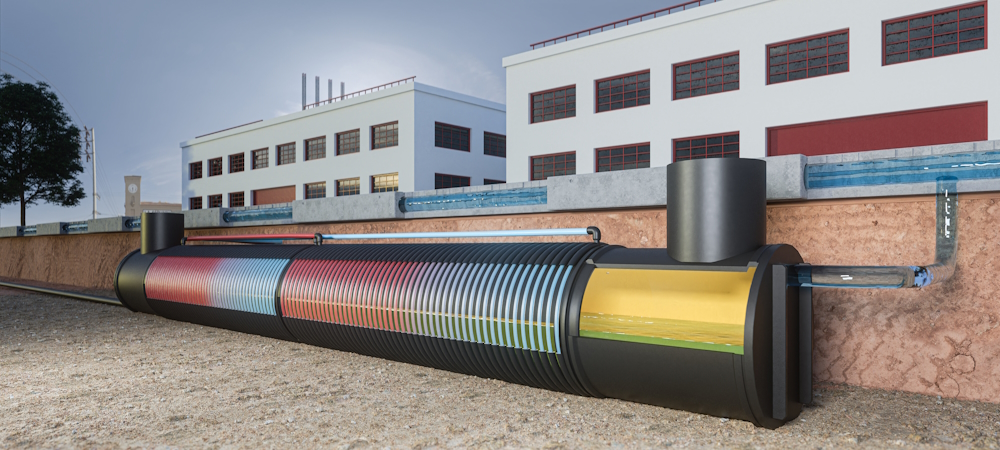

Der THERMTANK ist ein innovatives Speichersystem, das Regenwasserrückhaltung und geothermische Energiegewinnung in einem einzigen Produkt kombiniert. Das System nimmt große Niederschlagsmengen auf, speichert sie und gibt sie kontrolliert wieder ab. Gleichzeitig nutzt es ein integriertes Stützrohrprofil als Wärmetauscher: Ein Wärmeträger zirkuliert darin, nimmt thermische Energie aus dem Erdreich bzw. dem gespeicherten Wasser auf und führt sie einer Wärmepumpe zu. Dadurch entsteht ein doppelter Nutzen – effektives Regenwassermanagement und die Erzeugung erneuerbarer Umweltenergie.

Der THERMTANK besteht aus langlebigem, recycelbarem Polyethylen (PE), bietet ein Standard-Stauvolumen von ca. 23.400 Litern und eignet sich besonders für Infrastruktur- und Gewerbeprojekte, bei denen Ressourcen- und Flächeneffizienz gefragt sind.

Standardausführung und Erweiterungsmodule

In der Grundausführung setzt sich der THERMTANK aus zwei Endmodulen mit Dom zusammen, die jeweils über eine fest integrierte Trittleiter und zwei Wickelrohre des Typs Thermpipe verfügen. Der THERMTANK ist mittig um weitere Wickelrohre des Typs Thermpipe um je 6 m mit einem Standardvolumen von je 11.700 Litern erweiterbar.

Ein Praxisbeispiel aus Mörfelden

Mit dem Erwerb eines Bestandsgebäudes in der Dreieichstraße in Mörfelden hat die FRANK GmbH den Grundstein für ein zukunftsweisendes Sanierungsprojekt gelegt. Der rund 4.050 m² große Gebäudekomplex mit Büro- und Lagerflächen wurde umfassend modernisiert – mit einem klaren Ziel: maximale Energieeffizienz bei minimalem Ressourceneinsatz. Der Bürotrakt mit etwa 850 m² Nutzfläche wurde auf den KfW-40-Standard saniert und wird heute vollständig regenerativ beheizt. Zwei in Reihe geschaltete Weishaupt Sole- Wasser-Wärmepumpen versorgen das Gebäude zuverlässig mit Wärme. Die dafür notwendige Energie stammt direkt aus dem Erdreich – erschlossen über innovative, erdgekoppelte Systeme aus dem Hause FRANK. Ein eigens entwickeltes FRANK Monitoringsystem überwacht dabei permanent die Leistungsfähigkeit aller relevanten Bauteile und sorgt für maximale Transparenz im Betrieb.

Ein System – zwei Funktionen

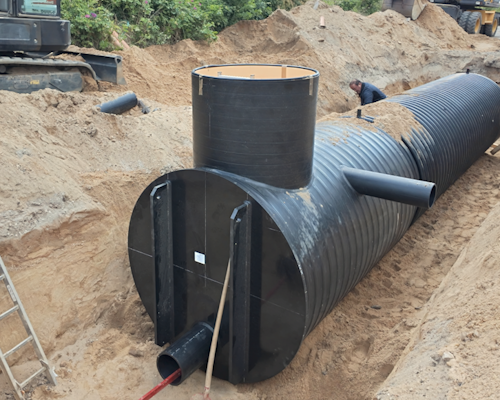

Kernstück der Anlage ist der THERMTANK DN1600, der gleich mehrere Aufgaben erfüllt. Mit einer Gesamtlänge von 35,8m und einem nutzbaren Volumen von 72 m³ dient er nicht nur als zentraler Stauraum für die gesetzlich vorgeschriebene Regenwasserrückhaltung, sondern gleichzeitig als leistungsfähige Wärmequelle. Der Tank besteht aus fünf modularen Erweiterungselementen mit integrierter Wärmetauscherfunktion sowie zwei Endbauwerken für Ein- und Auslauf. Ergänzt wird das System durch weitere thermisch aktive Komponenten:

Ergänzt wird das System durch weitere thermisch aktive Komponenten:

• Thermpipes DN200 mit einer Gesamtlänge von 12 m

• Eine Thermpipe-Zisterne DN1100 mit 7,3 m³ Nutzvolumen, davon 3,8 m für den Wärmetauscherbetrieb

• Mehrere Mess-, Drossel-, Sammel- und Kontrollschächte zur hydraulischen Steuerung und Überwachung

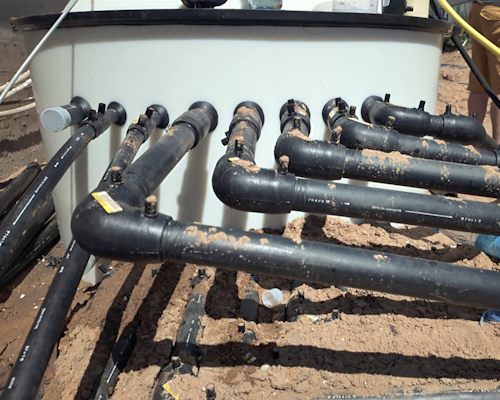

Alle Anlagenteile sind über Thermline-Rohre aus PE100 an einen zentralen Verteilerschacht angebunden. Dieser stellt den hydraulischen Abgleich sicher und führt sämtliche Kreise zu einem einheitlichen Vor- und Rücklauf für die Wärmepumpen zusammen.

Das Projekt in Mörfelden-Walldorf zeigt eindrucksvoll, wie sich Regenwassermanagement, Erdwärmenutzung und energieeffizientes Bauen in einem ganzheitlichen System vereinen lassen – wirtschaftlich, nachhaltig und zukunftssicher.
