Die zentrische Absperrklappe ECLA
Die moderne Wasser- und Abwasserinfrastruktur steht vor komplexen Anforderungen: Der steigende Bedarf an sicherer Wasserversorgung, nachhaltiger Ressourcennutzung und hygienisch einwandfreien Prozessen verlangt nach innovativen und zuverlässigen Lösungen. Zentrische Absperrklappen haben sich dabei als essenzielle Komponenten etabliert – insbesondere in Systemen, die höchste Anforderungen an Qualität, Hygiene und Flexibilität stellen.
Ein herausragendes Beispiel in diesem Bereich ist die zentrische Absperrklappe ECLA, die speziell für Anwendungen in Trinkwasser-, Abwasser- und industriellen Anlagen entwickelt wurde.
Die zentrische Absperrklappe ECLA
Zentrische Absperrklappen übernehmen in der Wassertechnik die grundlegende Funktion der Absperrung. Nach dem Absperrschieber sind Absperrklappen der am zweit häufigsten verbaute Armaturentyp. Generelles Merkmal der zentrischen Absperrklappen ist, das die Achse der Antriebswelle durch die Mitte des Armaturengehäuses und rechtwinklig zur Rohrleitungsachse geführt wird. Diese Bauart mit dichtschließendem, weichdichtendem Gehäusesitz aus Elastomer eignet sich aufgrund ihrer kurzen Baulänge (DIN EN 558 – K1) sehr gut zum Einklemmen zwischen zwei Rohrleitungsflanschen oder zum Anflanschen als Endarmatur.
Die Absperrklappe ECLA wurde für genau diese Einsatzbereiche konzipiert. Die ECLA gewährleistet eine bidirektionale Abdichtung und erfüllt zentrale Anforderungen an Zuverlässigkeit, Korrosionsschutz und Betriebssicherheit. Ihre Fertigung erfolgt nach höchsten europäischen Qualitätsstandards und mit geprüfter UBA-Zertifizierung, sodass sie bedenkenlos in sensiblen Trinkwasseranlagen eingesetzt werden kann. Erhältlich ist die ECLA im Nennweitenbereich von DN 32/40 bis DN 1600, PN 10 oder PN16 im Standard - je nach Bauart. Weitere Dimensionen auf Anfrage.
Die Bauarten
Grundsätzlich wird zwischen folgenden Bauarten unterschieden:

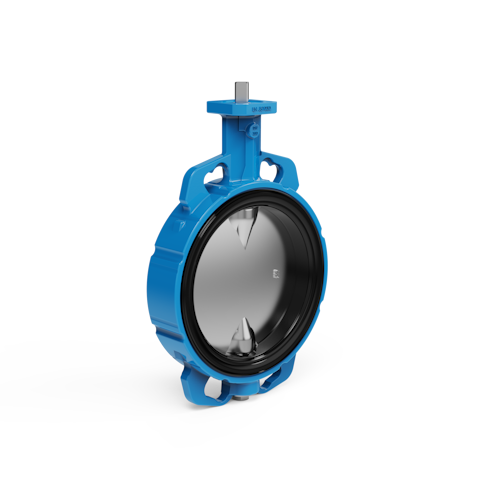

- ECLA WAFER | Bauart zum Einklemmen

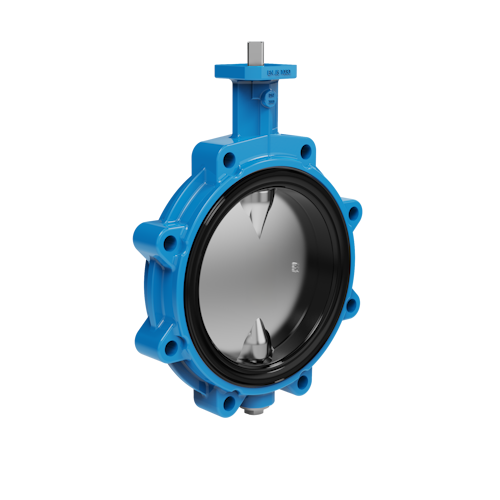

- ECLA LUG | Bauart mit Gewindesacklöcher

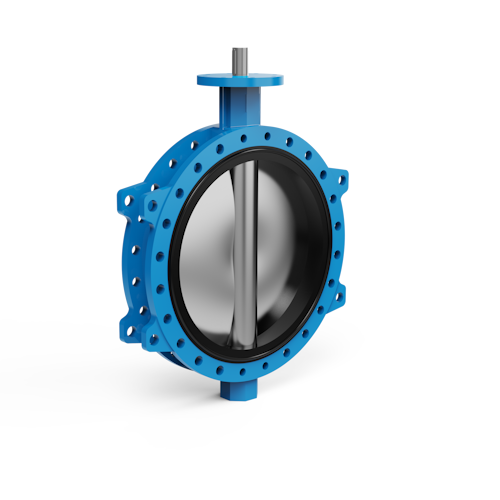

- ECLA FLANGE | Bauart mit üblicher Flanschabbildung
© ERHARD GmbH
© ERHARD GmbH
© ERHARD GmbH
Konstruktive Vorteile: Kompakt, robust und effizient
Die ECLA überzeugt durch ihr zentrisches Design, bei dem die Klappenscheibe symmetrisch zur Strömungsachse gelagert ist. Dadurch entsteht eine gleichmäßige Anpressung der Dichtfläche, was eine zuverlässige Abdichtung in beide Strömungsrichtungen ermöglicht. Besonders hervorzuheben ist die im Gehäuse verankerte Elastomer-Manschette, die gleich zwei Funktionen erfüllt: Sie schützt die Armatur vor Korrosion und sorgt gleichzeitig für eine hohe chemische Beständigkeit gegenüber verschiedensten Medien.
Variantenvielfalt für maximale Flexibilität
Ein zentraler Vorteil der ECLA liegt in ihrer großen Variantenvielfalt. Unterschiedliche Werkstoffoptionen für Klappenscheibe und Korrosionsschutz ermöglichen eine präzise Anpassung an die jeweilige Anwendung – von hygienisch sensiblen Trinkwasseranwendungen über kommunale Abwasseranlagen bis hin zu aggressiven industriellen Medien.
Die Epoxidbeschichtung der ECLA bietet dabei eine hohe Korrosionsbeständigkeit. Mit einer Regelschichtdicke von 250 μm außen und ca. 80 μm innen schützt sie die Klappe zuverlässig vor den Auswirkungen von Feuchtigkeit und chemischen Belastungen. Für anspruchsvolle Umgebungen stehen zudem weitere Beschichtungsvarianten zur Verfügung.

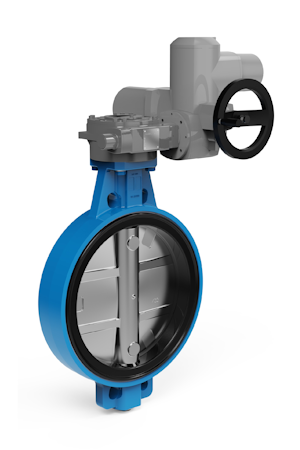

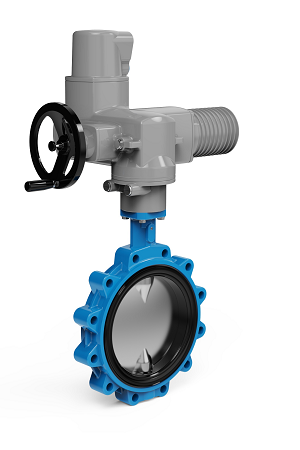

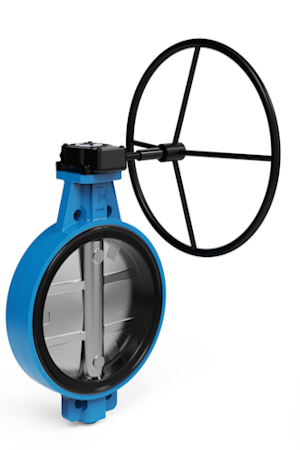

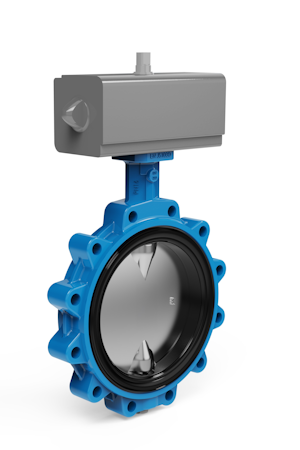

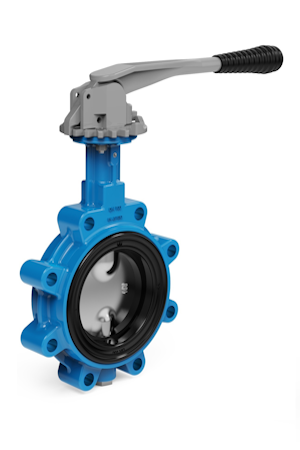

Ob Handhebel, Getriebe mit Handrad, elektrischer oder pneumatischer Antrieb - bereits das Standardprogramm bietet Vielfalt auf höchstem Niveau. Optional sind zudem die Betätigung mit Spindel Verlängerung, Handhebel mit Switchmaster oder auch die Installation des Antriebs auf der Seite auf individuellen Kundenwunsch.
© ERHARD GmbH
© ERHARD GmbH
© ERHARD GmbH
© ERHARD GmbH
© ERHARD GmbH
Technische bewährte Features für Betriebssicherheit und Wartungsfreundlichkeit
Die ausblassichere, geteilte Welle der ECLA ermöglicht nicht nur eine einfache Wartung und den schnellen Austausch der Manschette, sondern sorgt auch für optimale hydraulische Kennwerte (niedrige Kv- und Zeta-Werte). Ein integrierter Gewindestiftzapfen verhindert die Aufwärtsbewegung der Welle und schützt so die Armatur im Betrieb zusätzlich.
Ein weiteres zentrales Merkmal ist das dreifache Dichtungssystem am Wellendurchgang. Es gewährleistet eine 100%ige Dichtheit – selbst unter herausfordernden Bedingungen. Die intelligente Kombination aus präziser Dichtfläche, überlappender Konstruktion von Welle und Scheibe sowie Sicherheits-O-Ringen sorgt für einen zuverlässigen, langlebigen Betrieb und reduziert Wartungskosten signifikant.
Fazit: Die ECLA – eine intelligente Lösung für moderne Wasserinfrastruktur
Die zentrische Absperrklappe ECLA, mit ihrer hohen Anpassungsfähigkeit, zertifizierter Materialqualität, kompakter Bauweise und innovativer Dichtungstechnik, ist eine zukunftssicheren Lösung für eine Vielzahl von Anwendungen in der Wasser- und Abwasserindustrie.
Made in Europe, entwickelt für höchste Ansprüche – die ECLA steht für nachhaltige Funktionalität, zuverlässige Performance und effiziente Anlagenplanung. Damit ist sie weit mehr als nur eine Armatur: Sie ist ein entscheidender Baustein für sichere, ressourcenschonende und langlebige Wassersysteme.
