Der BEULCO Wasserzählerschacht

In Deutschland wird bei Neubauten oder Sanierungen von Bestandsimmobilien immer häufiger auf die Errichtung geeigneter Hausanschluss- oder Versorgungsräume verzichtet. In diesen Fällen ist für die Errichtung einer Wasserzähleranlage der Wasserzählerschacht eine optimale und gängige Alternative.

Mit Einsatz eines Schachtes verlagert sich der Übergabepunkt des Wasserversorgers und damit die Verantwortlichkeit vom Gebäudeinneren hin zur Grundstücksgrenze – er kann problemlos und jederzeit auf den Wasserzähler zugreifen. Nicht nur für den Hausanschluss ist der Wasserzählerschacht die Lösung – auch Kleingartenanlagen, Campingplätze, Friedhöfe, Sportplätze oder Ferienhausanlagen profitieren von den Vorteilen eines Schachtes.

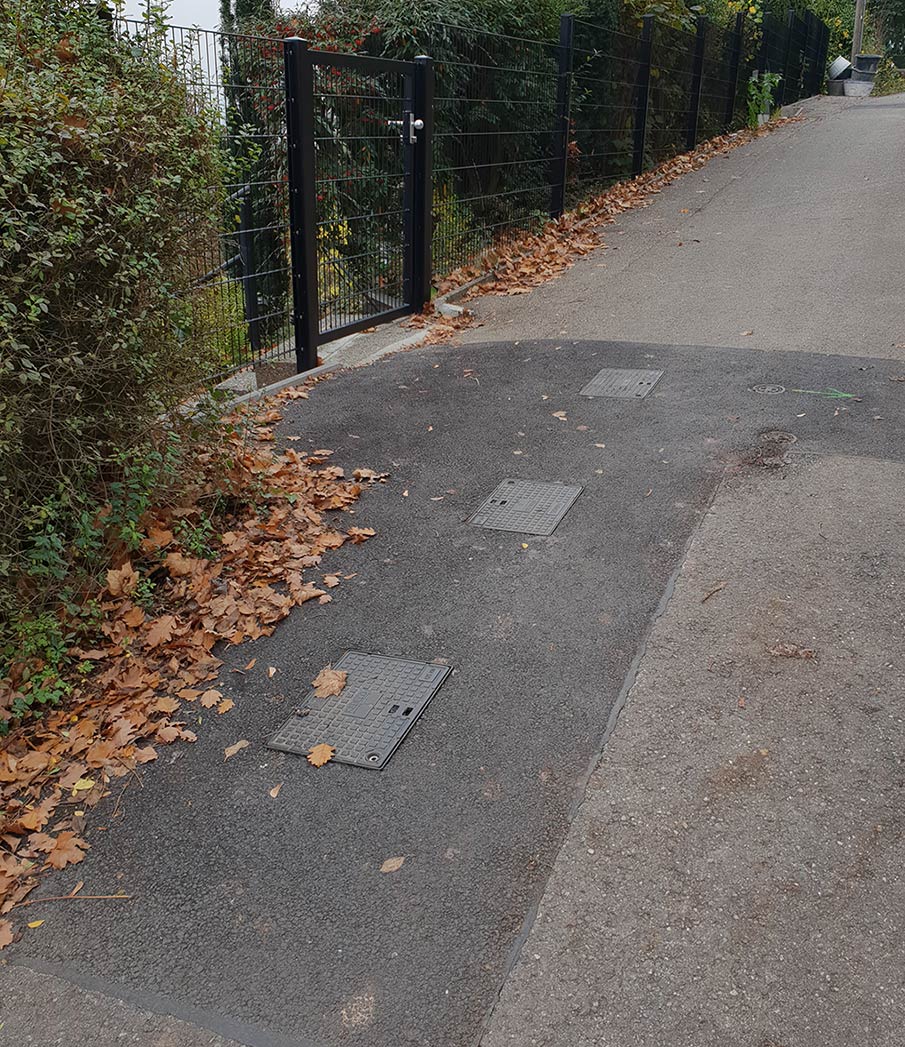

So entschied man sich in Fellbach, Baden-Württemberg, die Hausanschlüsse einer Gartenanlage auf eine Schachtlösung umzurüsten. Die einzelnen Grundstücke der Anlage waren ursprünglich direkt angeschlossen und die entsprechenden Zähler befanden sich in den Gebäuden. Da die Häuser nicht immer besetzt sind, war es schwierig und aufwändig die Zähler regelmäßig abzulesen. Daher entschied man sich, die Zähler außerhalb des Gebäudes zu montieren.

Beim Einbau von Wasserzähleranlagen sind unter anderem die Vorgaben nach DIN EN 805, DIN EN 806, DIN 1988, DIN EN 1717, dem DVGW-Arbeitsblatt W570 und W270 zu beachten. Zusätzlich gelten die Richtlinien des Umweltbundesamtes sowie die Vorschriften der örtlichen Wasserversorgungsunternehmen.

© BEULCO

© BEULCO

Bei großen, begehbaren Schächten ist ein zeitintensiver Einstieg in den Schacht erforderlich. Die heute gängigen, nicht begehbaren Schachtvarianten sind hier schon deutlich anwenderfreundlicher, da für die Bedienung eine Einzelperson ausreicht. Jedoch muss der Wasserzähler an einer aufwendigen Kinematik oder mitsamt Schläuchen aus dem Schacht gezogen werden, um ihn ablesen oder wechseln zu können.

Aus diesem Grund entschied man sich für die Wasserzählerschachtlösung von BEULCO. „Der Wasserzählerschacht von BEULCO ist sehr kompakt und leicht zu verarbeiten. Ein großer Vorteil ist, dass er eine feste Installation im Schacht hat.“, so Ralf Siegle, Rohrnetzmeister der Stadtwerke Fellbach.

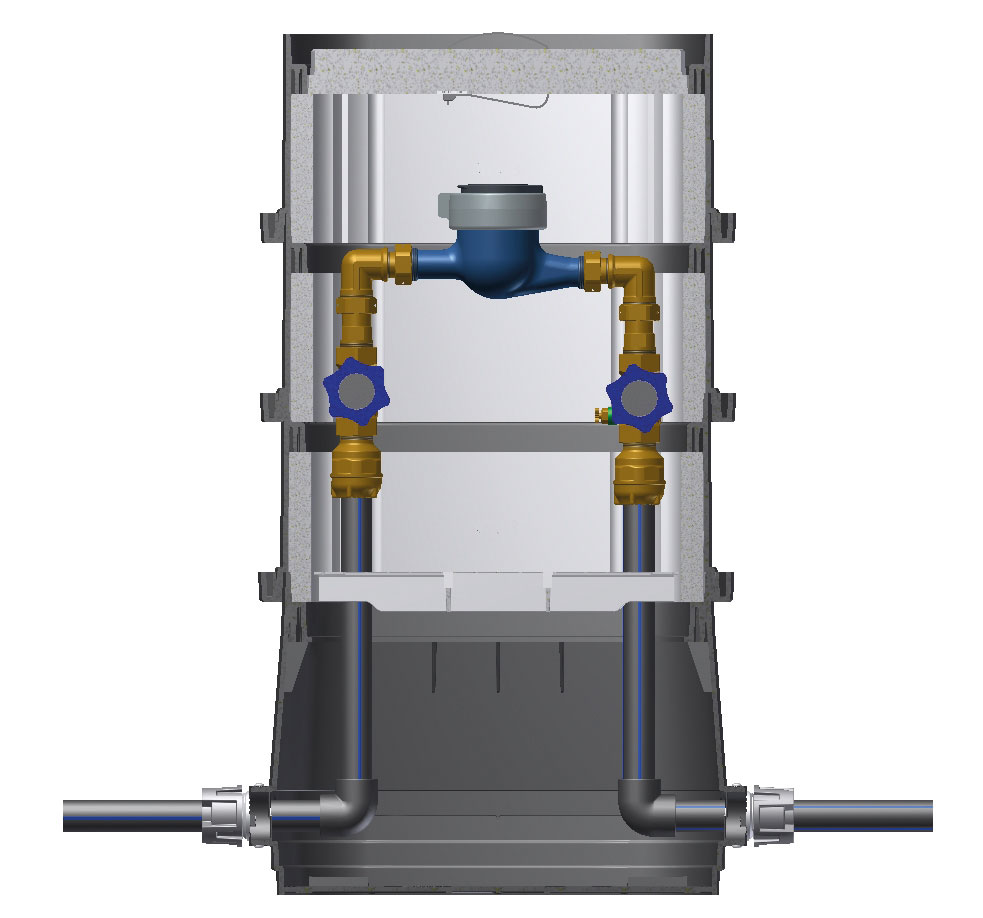

Der Wasserzähler im BEULCO-Schacht befindet sich nicht mehr am Boden des Schachtes, sondern direkt unter der Abdeckung, so kann er einfach abgelesen und gewechselt werden. Der feste Einbau minimiert die Beweglichkeit von Einbaukomponenten und reduziert somit effektiv mögliche Schadensquellen nach jahrelangem Einsatz. Die spezielle Isolierung unterstützt die geothermische Wirkung. Die vom Grund des Schachtes eindringende Wärme steigt im Inneren nach oben und sammelt sich dort. Dadurch kann auch bei sehr niedrigen Temperaturen ein frostfreier Einbau des Wasserzählers sichergestellt werden.

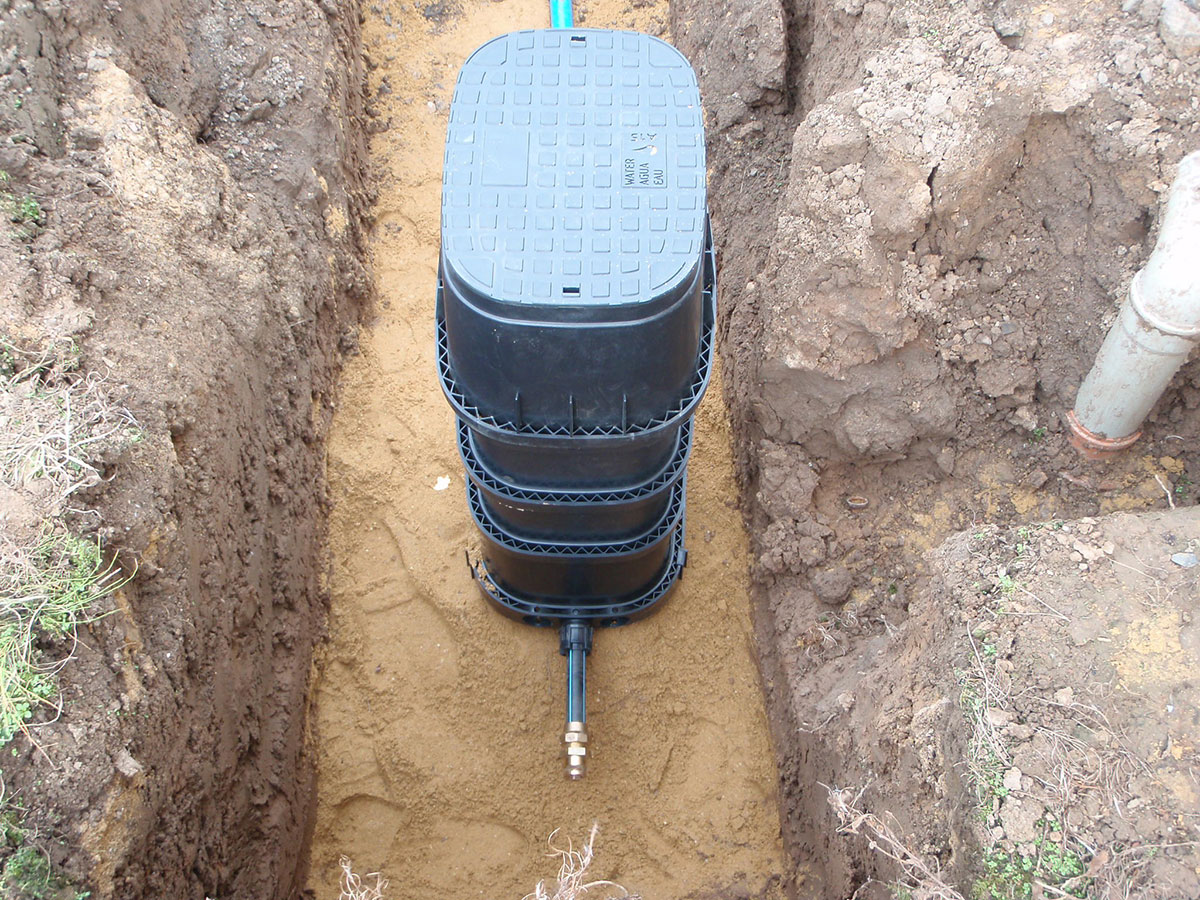

Durch die geringe Stellfläche von 0,4m x 0,6m und den modularen Aufbau ist der BEULCO-Wasserzählerschacht ohne aufwändige Erdarbeiten einfach im Rohrgraben zu installieren. Erweist der Schacht sich vor Ort als zu klein, kann er durch zusätzliche Aufsatzmodule individuell und unkompliziert vergrößert werden.

Der Schacht ist bis zu 40% leichter als andere Modelle und ermöglicht so den schnellen Transport und den zeitsparenden Einbau. Die Abdeckung sollte nach dem notwendigen Einsatzfall ausgewählt werden. BEULCO bietet hier passende Abdeckungen für unterschiedliche Belastungsgrenzen, zum Beispiel Grünflächen und Parkanlagen mit Belastungen bis 1,5 Tonnen oder Straßenflächen mit Belastungen bis 25 Tonnen.

Alle verwendeten Werkstoffe der trinkwasserführenden Bauteile entsprechen den neusten Anforderungen der Trinkwasserverordnung, des Umweltbundesamtes und des DVGW. Die trinkwasserführenden Bauteile des BEULCO-Wasserzählerschachtes entsprechen dem Einsatz mit kaltem Trinkwasser nach DIN 2000. Die bewährten und wartungsfreien Quickturn-Ventile ermöglichen einen reibungslosen Zählerwechsel auch nach langen Standzeiten ohne eine Betätigung. Die Oberteile der Ventile sind absolut totraum- und wartungsfrei und mit nur 2,5 Umdrehungen sehr schnell geöffnet bzw. geschlossen.
